参考信号通道
OE1201数字锁相放大器的参考信号可根据用户的实际情况来灵活选择,分为外部参考信号和内部参考信号。当OE1201设为内部参考信号模式时,仪器内部的高精度振荡器和数字合成算法能够产生用于和输入信号相乘的正弦波信号,此时的内部参考信号几乎不会受到相位噪声的影响。利用数字移相技术,内部参考信号的相位能够达到0.01°的分辨率精度。本仪器的内部参考信号模式能够在50 mHz至120 kHz的频率范围内正常工作。当OE1201设为外部参考信号模式时,正弦波信号和TTL逻辑电平可作为外部参考信号。外部参考信号的上升沿或者下降沿会触发内部的锁相环(PLL)。基于参考信号的频率,OE1201可以对信号谐波进行检测,其所能检测到的最大谐波信号频率是基频的32767倍,但最大谐波频率不能超过仪器的工作频率120KHz。
显示功能

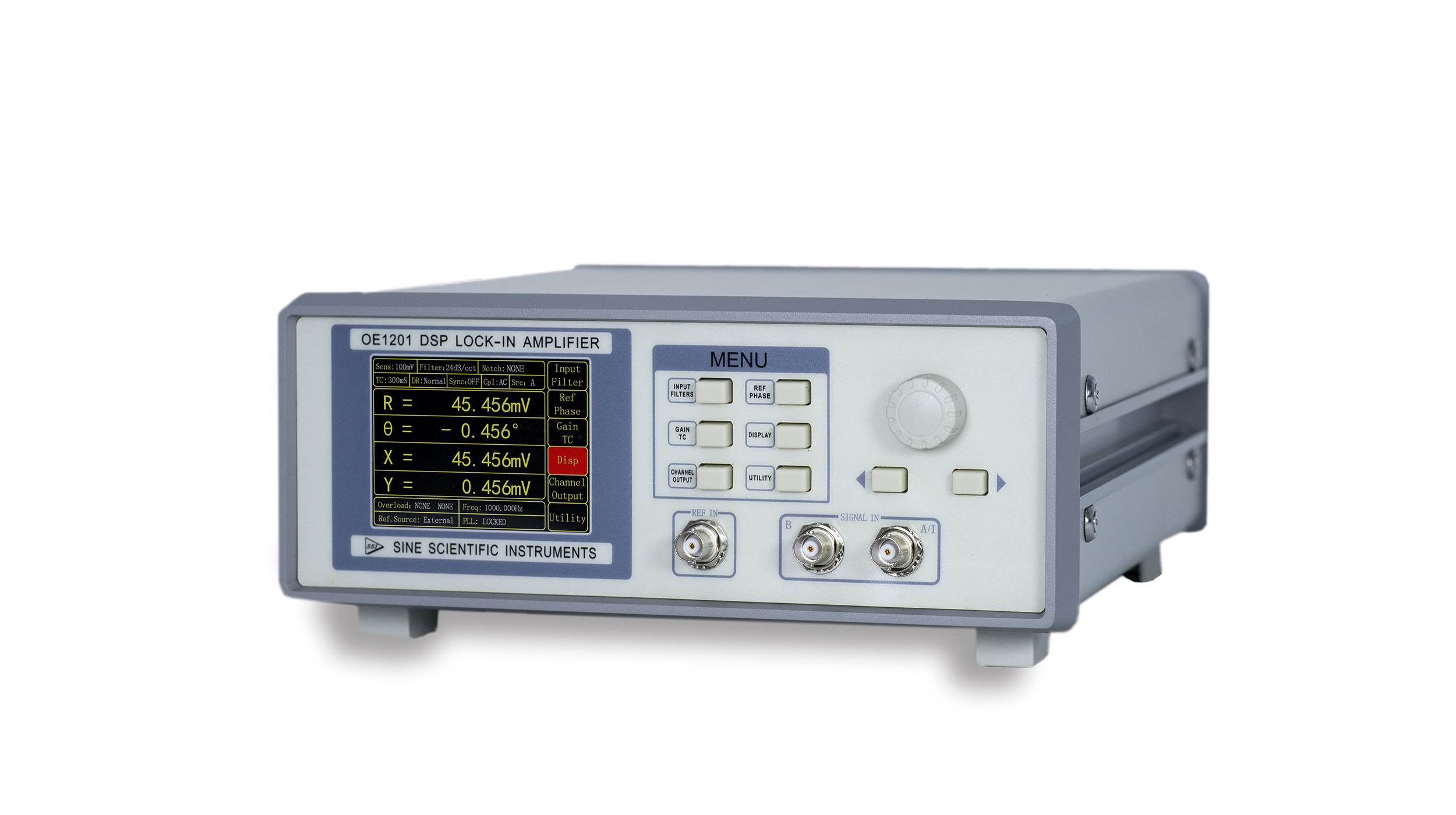

OE1201选用3.5英寸的320×240分辨率的TFT彩色屏作为仪器的主显示屏。直观便捷显示各种设置状态以及测量结果,例如:信号的X值、Y值、R值、θ值。
振荡器
锁相放大器OE1201内部振荡器能够给仪器提供低失真度(–80dBc)的参考信号。单一正弦波参考信号的频率可以从50 mHz变化至120kHz,同时所产生的参考信号的频率分辨率能够达到0.1mHz。利用OE1201的前面板或者计算机通信,能够设定内部振荡器所产生的参考信号的频率和振幅。而当仪器选用外部参考信号模式时,内部振荡器产生的信号与外部参考信号保持相位锁定的关系。

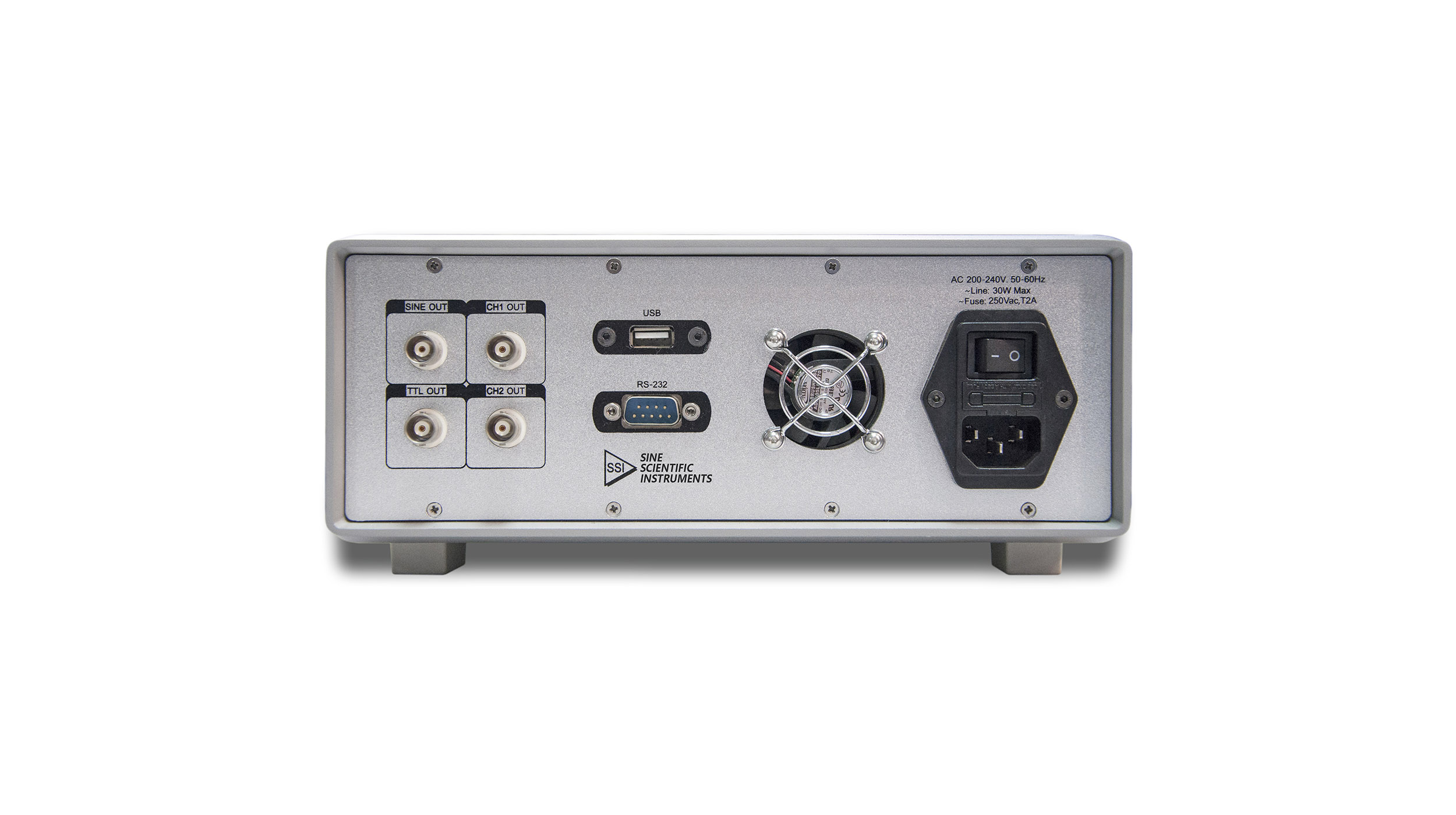

信号发生器
基于16位的数模转换器(DAC),OE1201能够产生频率范围在50 mHz到120 kHz之内的正弦波信号,其信号的幅值和相位与仪器内部的振荡器有关,可以通过仪器的控制目录能够设定仪器所产生的正弦信号的幅值。OE1201的信号发生器所能产生的正弦波信号的最大幅值为1 Vrms。
简单易用的操作
OE1201的所有功能可以通过界面上的旋钮以及左右键进行选择,通过右栏的设置按键直接可以对响应的参数进行设置。本款仪器配备有对应的免费LabVIEW程序,能有效地使用OE1201的所有测试功能,包括设定仪器的合理控制参数和读取并保存仪器所测的数据。这使得OE1201能够简单地应用于复杂的科学实验当中。在LabVIEW的程序界面上,用户能够看到所有的控制命令和仪器反馈的响应。
技术参数
